淺述珩齒機安裝角的調整方法

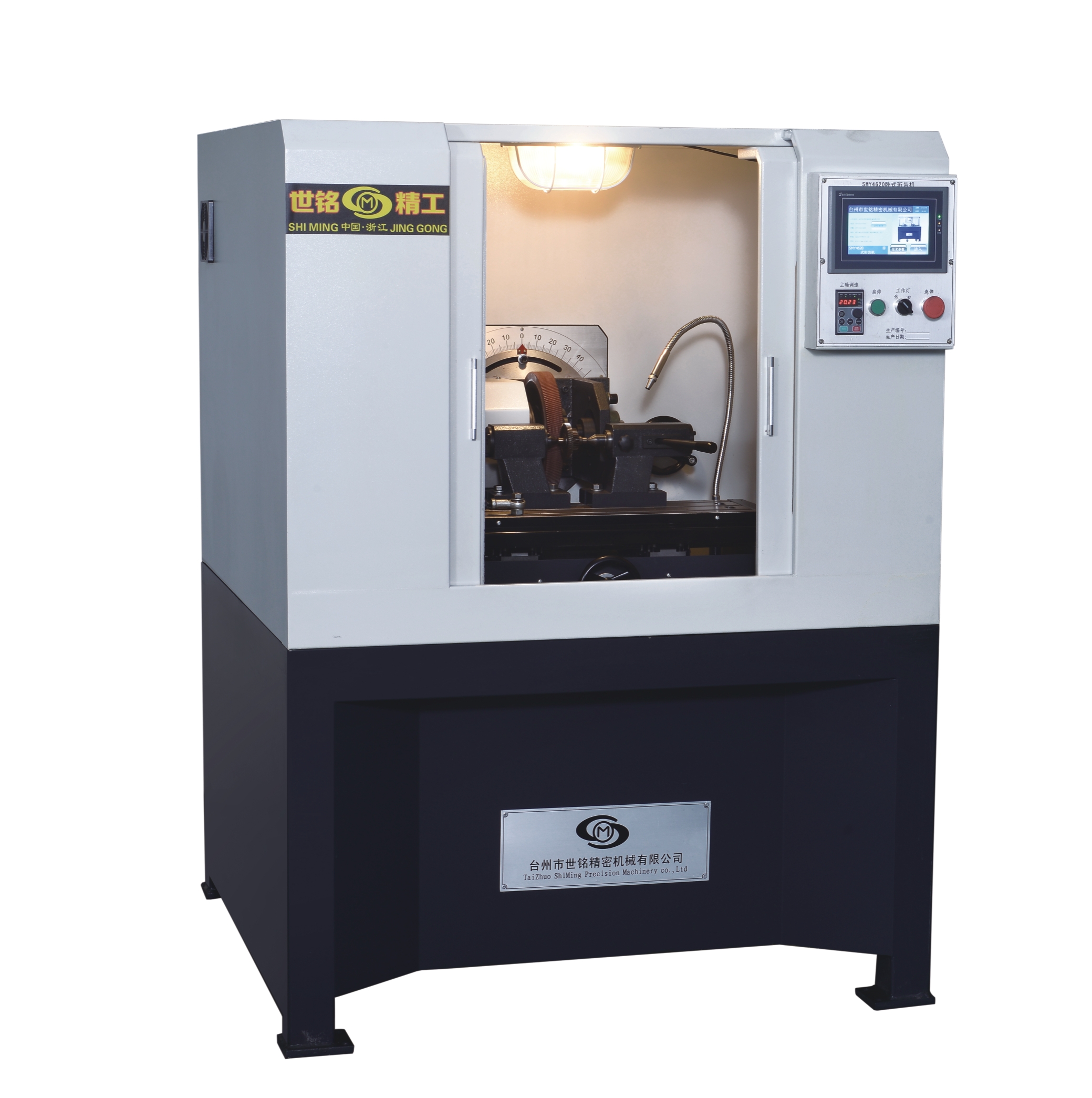

　　珩齒機是利用齒輪式或蝸桿式珩輪對硬齒面圓柱齒輪齒面進行精加工的機床之一，是在剃齒機的基礎上發展而成的。按交錯軸斜齒輪嚙合原理珩磨齒輪，傳動特點是由珩輪帶動工件自由旋轉。主要用于降低淬火齒輪的表面粗糙度，在一定程度上也能糾正齒向和齒形的局部誤差，其精度可達7級，如果珩前齒輪精度較高，珩后還可能高于7級，因而珩齒可以代替研齒。



　　在珩齒機上加工斜齒圓柱齒輪時，為了切出準確的齒形，應使?jié)L刀和工件處于正確的“嚙合”位置，即保證滾刀刀齒的排列方向與齒輪齒槽方向一致，從而加工出一定螺旋角的齒輪齒槽。為此，在加工齒輪前須將滾刀軸線相對于齒輪頂面偏轉一定的角度進行安裝，該偏轉角稱為滾刀安裝角，用δ表示。滾刀安裝角δ的大小和方向不僅與滾刀螺旋升角ω大小和方向有關，還與被加工齒輪的螺旋角β的大小和方向有關，這就給滾刀的實際調整安裝帶來了不便。

　　滾切斜齒圓柱齒輪時滾刀軸線偏轉安裝角大小為：δ＝β±ω(β＞ω)。不難看出，當滾刀的螺旋升角ω的旋向與齒輪螺旋角β的旋向相同時，滾刀安裝角δ的大小為β-ω；當滾刀的螺旋升角ω的旋向與齒輪螺旋角β的旋向不同時，滾刀安裝角δ的大小為β＋ω。滾刀安裝角δ的偏轉方向與被加工齒輪的旋向有關，當加工右旋齒輪時，滾刀逆時針偏轉；當加工左旋齒輪時，滾刀順時針偏轉。



　　根據以上分析，可總結出口訣：“同減異加，右逆左順”：



　　1.同減異加



　　是指當滾刀的螺旋升角ω的旋向與齒輪的螺旋角β的旋向相同時，滾刀安裝角計算公式取“-”號；當滾刀的螺旋升角ω的旋向與齒輪的螺旋角β的旋向不同時，滾刀安裝角計算公式取“+”號。



　　2.右逆左順



　　是指當加工右旋齒輪時，滾刀逆時針偏轉安裝角δ；加工左旋齒輪時，滾刀順時針偏轉安裝角δ。
